Многоканальный анализатор атомно-эмиссионных спектров МАЭС для спектрометров высокого разрешения

Ряд аналитических задач могут быть лучше решены путем установки анализатора МАЭС с шагом структуры 6,25 мкм на спектрометр Гранд с решеткой 2400 штр/мм и входной щелью 7 мкм. Такая конфигурация обеспечивает получение спектров высокого спектрального и геометрического разрешения.

Сравнение спектров на примере линии хрома 301,492 нм и соседних с ней линий 301,476 и 301,52 нм показывает, что можно уверенно говорить об эквиваленте перехода с 0,4 нм/мм на 0,2 нм/мм при сохранении габаритов спектрометра и общей оптической схемы.

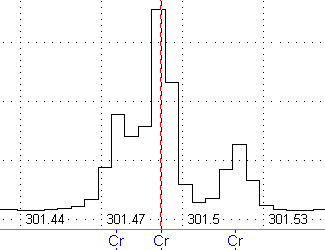

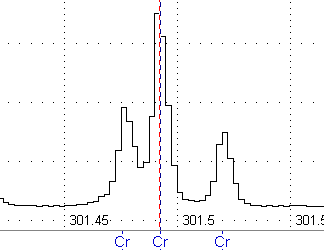

МАЭС 6,25 мкм, Гранд 0,4 нм/мм - 2,5 пм/диод	МАЭС 12,5 мкм, Гранд 0,4 нм/мм - 5 пм/диод

Ниже приведены такие же участки спектров, полученные на спектрометрах с различной дисперсией и анализатором МАЭС с шагом 12.5 мкм

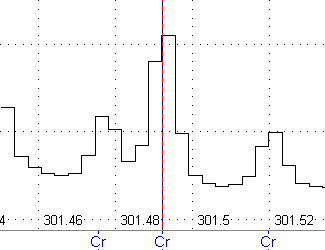

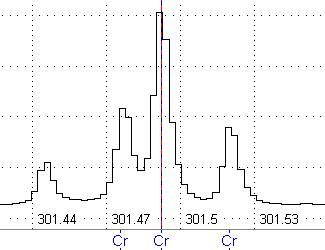

ДФС-13 0,2 нм/мм - 2,5 пм/диод	ДФС-36 0,3 нм/мм - 3,8 пм/диод

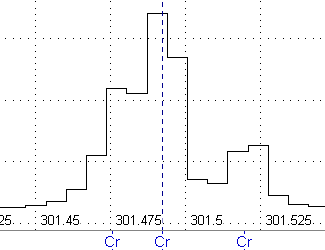

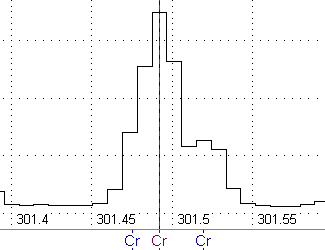

ДФС-458 0,54 нм/мм - 6,8 пм/диод	ПГС-2 0,74нм/мм - 9,3 пм/диод

Улучшение спектрального разрешения позволяет снизить систематические погрешности от спектральных помех при сохранении чувствительности и пределов обнаружения.

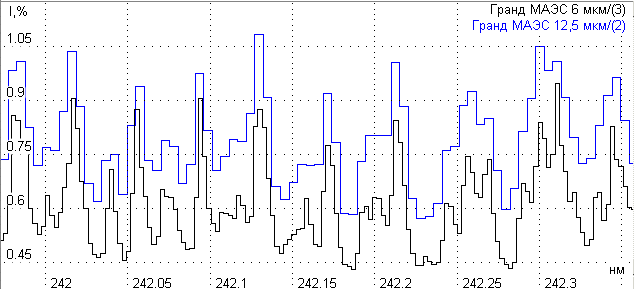

На отдельной странице можно посмотреть участок дугового спектра геологической пробы полученный на спектрометрах Гранд укомплектованных анализатором МАЭС с шагом 12,5 мкм и 6,25 мкм.

Технические параметры (ТУ 25-7401-11855928-01))

Тип детектора	линейка фотодиодов
Рабочий спектральный диапазон, нм	160 ÷ 1100
Количество измерительных каналов	4096 ÷ 81000
Размеры стандартного фотодиода МАЭС, мкм	6,25 ´ 1000
Разрядность АЦП	16
Динамический диапазон выходных сигналов	10⁴
Время экспозиции одного считывания, мс	10 ÷ 10000
Время экспозиции с цифровым накоплением	не ограничено
Управление	компьютерное
Потребляемая мощность без компьютера (от сети 220 В, 50 Гц), Вт	10
